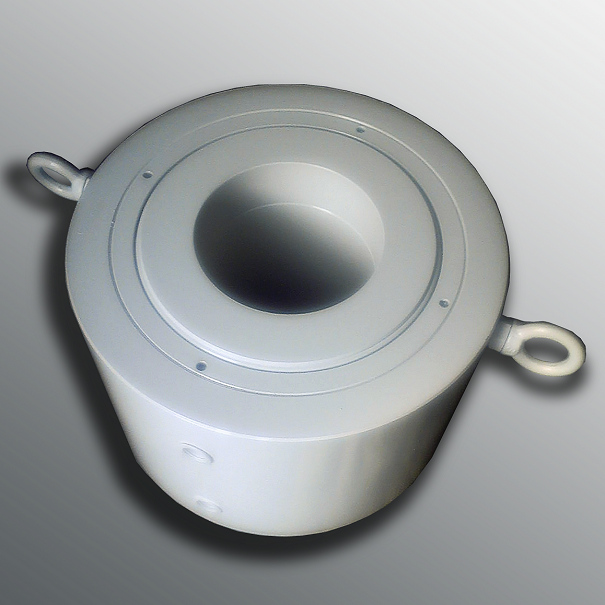

お客様からのご注文でセンターホールジャッキの200MPaを製作しました。
推力は840kN 84トンです。重さは10kgです。
当社では、お客様の要望により、特殊なジャッキを製作いたします。
「センターホールジャッキ」カテゴリーアーカイブ
アルミ製高圧ジャッキを製作いたしました
お客様から、問い合わせで、ジャッキが重いということで、
なんとか軽くならないか？そのような要望がありました。
現状の諸元は、耐圧85MPa,重さが33kgあります。ジャベリンより重い。
一人で運んでいくのは無理だよなー！
そこで、パイプ高力アルミにし製作しました。なんと、重さ、17.6キロ
コレなら一人で運んでいけるか！
とい
うことで納品させていただきました。
４００ＫＮセンターホールジャッキシステムを製作いたしました。
400kNセンターホールジャッキを製作いたしました。
下記写真はセンターホールジャッの試験風景です。
このジャッキは耐圧200MPaまで使用することができまして、コンクリートアンカーなどの試験等に使用されております。
このほかにも当社では100KNジャッキ、200KNジャッキ、コの字型ジャッキなどを製作しております。
ご興味のおありの方は当方営業までお問い合わせください。
100kNアルミセンターホールジャッキを製作致しました
下の写真はアルミ製センターホールジャッキの本体の写真です。
下の写真はアルミ製のセンターホールジャッキの重量を計っているところのものです。
重さは1.1kgになります。
下の写真はアルミ製センターホールジャッキを70Mpa試験しているところです。
200ｋNジャッキを製作致しました
ジャッキで動作させているところの写真が下の写真です。
耐圧テストの風景です。70MPaで動作させております。
継手につきましては変換用の継手は当社で作成しています。
圧力計を拡大しているのが下の写真です。
重量はおよそ4.5kgです。
300knコノ字型ジャッキを製作いたしました
下の写真はコの字型油圧ジャッキを上から撮った写真です。
4本の足が均等に出るように4ヶ所に流量弁がついています。
耐圧は70Mpaで動きます。
下の写真はコの字型ジャッキを後ろから見たところです。
極力重量を軽くするために余分な所は加工して取ってあります。
ストロークは約100mmです。
下の写真が本体の完成品となった写真です。
この他にも100kNなどシリーズがございます。
アルミセンターホールジャッキの量産型を製作しました
日立ビルシステム様の量産型センターホールジャッキを製作致しました。
試作の時点でも偏荷重を考慮しておりましたけれども、さらに製作にあたり、このシリンダーは予想以上の偏荷重がかかることがわかってまいりました。
そのまま使いますと、中のシールがめくれてしまうんですね！
そこで当社では、中のシールを変えることによって これに対応できるようにしたわけです。
そしてコストダウンの為に外を白アルマイト一色にして試作しました。
アルミ製油圧センターホールジャッキを製作しました
今回は日立ビルシステム様向けの油圧センターホールジャッキを製作致しました。
本製品は開発までに構造解析を行い、当社ですべて加工を致しました。
パッキンなども当社で選定し、偏荷重がかかってもよいようになっております。
シリンダーの件で問題を解決されたい方は当社へどうぞ。
中型センターホールジャッキを製作致しました
中型のセンターホールジャッキを製作致しました。
外径200㎜・内径100㎜で、100Mpaまで使用できるセンターホールジャッキです。
素材はSCM435を調質して作成し、ブロンズをピストン部に溶接して作っております。
当社ではこの他にも多様なセンタホールジャッキを製作しておりますのでご相談ください。
１５０Mpaセンタホールジャッキを製作致しました
150MPaスプリングリターン式センターホールジャッキを製作いたしました。
このシリンダ－は建設関係で使用されているもので、とくに計測分野で使用されています。
建設に計測があるの？と思われる方もいるかもしれないですが、鉄筋などの強度を計ったりする場合に使用されるのだそうです。
本当に色々な使い方があるものだと感心いたしますね。
材質はSNCMを使用し、調質して加工してあります。
スプリングも特殊なスプリングにしております。
御興味ある方は当社までどうぞ！！
超大型センターホールジャッキを製作しました
当社では内径400 外径600の超大型の油圧センターホールジャッキを作成しいたしました。
このセンターホールは商社さまより依頼を受け製作したものですが、最終ユーザーは三菱車芝回転機だそうです。
これで苦労したとこは、長くて大きいのでとにかく普通の内ぐりバイトでは入らないんですよ。
そこで、当社では特別なバイトを製作し、加工するということをしました。
当社でこのようなものも製作できますのでどうぞ！！
超薄型センターホールジャッキを製作しました
当社では超薄型センターホールジャッキを製作いたしました。
このシリンダーは内形100mm 外形140mmのセンターホールジャッキです。
写真では治具を取りつけるためのフタがかぶさっておりますが
その薄さは見た目にスゴイです（！）
耐圧は7Mpaで、薄いため耐圧を上げるためにすべてSCM43Jを調質しました。
そして、これだけの薄さのため、ロットウケも径方向の厚み 約4mmとなっております。
そのためブロンズで製作し、特殊な治具にてネジ加工などを施しております。
特殊なセンターホールジャッキのことなら当社にどうぞ。
