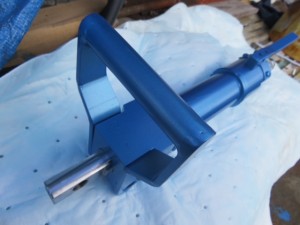

高圧対応の油圧シリンダーを製作しました。
今回の油圧シリンダーは70MPaで使用できる油圧シリンダーで、
本体にも、ロットにも特別な処置がしてあります。
当社では、特殊な油圧シリンダーを製作しております。
「高圧特殊シリンダー」カテゴリーアーカイブ
高圧特殊シリンダーを製作しました
今回、工具用、高圧特殊シリンダーを製作しました。
当社は、高圧特殊油圧シリンダーを得意としており、
今回、ホームページより依頼がありまして、製作した訳ですが、
今回のものは、70MPaの仕様にて製作しました。
そのほかにも、200MPa特殊仕様のシリンダー、高圧4本足シリンダーなど、
多彩なシリンダーを製作することが可能です。
困っていることや代替えなど当社にお声かけください。
バルブ付き高圧油圧シリンダーを製作しました
お客様の依頼で、バルブ付き高圧単動油圧シリンダーを製作いたしました。
バルブを止めると前に出て、離すと引き込みが出来るものです。
耐圧は70MPa仕様です。
色々、試行錯誤の結果、スプール構造と、油の排出のメカニズムが
わからないと上手くいきません。当然、圧力に耐えうるよう、材質等も吟味しています。
当社では、このようなものも、製作しております。
お客様におかれましては、使い方等、事前に分かる諸条件等、(問題点も含めて)教えて
いただければ、よりスムーズにご回答できます。
バケット用油圧シリンダーを作成しました。
公共事業向け油圧シリンダーを製作しました。（下の写真は試験風景です。）
パイプ・ロットは特殊仕様です。
通常、ポートは別々なのですが、配管を考量して一つにまとめる工夫を致しました。
完成品の写真は下のようになります。
この他に、制御盤、油圧ユニットを含めシステムで設計しました。
ボルト埋め込み用特殊高圧シリンダーを製作しました
当社ではポップリベットファスナー様よりご依頼を受けまして、
高圧カシメ用シリンダーを製作致しました。
このシリンダーは電柱にボルトの穴を打ち込むために使われるのだそうです。
製作にあたっては、当社で材料の選定や設計から行いました。
耐圧は100Mpa使用となっております。
当社では御社オリジナルの油圧シリンダーを製作いたしますので、お気軽にご相談ください。
プレス用シリンダーを製作致しました
トヨタ自動車 生産技術研究本部より、150Mpa用水圧プレス用シリンダーを製作して欲しいというご依頼がございまして、当社で設計・製作させていただきました。
なんと今回は純水をつかってのプレスなんだそうです。
純水だと水が腐らないそうなんですよ！！
その後2～3回の設計変更をしまして、納めさせて頂きました。
当社ではさまざまなタイプの特殊シリンダーを製作しております。
「このようなものはできるかな？」は、ぜひ当社へご相談ください。
超高圧油圧シリンダーを製作しました
超高圧200Mpa対応の油圧シリンダーを製作いたしました。
パイプ・フランジ等々は一体で切削して作成しております。
超高圧ですのでピストンにはブロンズを溶接し、カジリを防止してあります。
実は、客先でネジ（先端部）を切ったために変形し、軸が振れてしまうという問題がありました。
当方で面取りし、ネジをさらえた所、振れずに入るようになりました。
皆さんも『改造はしないよう』お願いいたします。
超高圧油圧シリンダーのことなら当社へどうぞ。
高圧油圧シリンダーを製作いたしました
当社では超高圧の油圧シリンダーを製作いたしました。
このシリンダーは耐圧200Mpaでも耐えうる設計となっております。
パイプもオリジナルで、SCM435をHPC35～40に調質して
中を加工し、ホーニングをかけました。
ロットもすべてパイプと同じ硬度になっておりまして、
ロット・ロットウケに関しましては偏荷重を考慮して
ブロンズを溶接して加工をしました。
このシリンダーはハンドクラッシャー用のシリンダーとして使われております。
当社は高圧・特殊シリンダーも得意としております。
高圧シリンダーのことでしたら当社へどうぞ。
